品牌:雷士超声
结构:自动式
材质:不锈钢304
频率:28KHZ
起订:1台
供应:92台
发货:30天内
立即购买

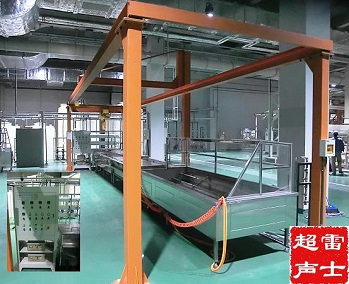

集成式全自动大型工业超声波清洗设备,LSAP-F24/4000-AT无锡雷士全自动超声清洗喷淋烘干一体机，清洗的原理是：超声波发生器将工频电能转变成40KHz的高频电信号，通过高频电缆输送到超声波换能器上，换能器被加上高频电压后，产生强有力的超声振动，在液体中迅速传播，作用于超声波清洗槽内液体介质中，产生每秒4万次的振动，从而将工件附着的污垢震落，达到清洗目的。
该设备由PLC触摸屏集成控制，具有清洗，加热，定时,喷淋,热风烘干,自动进排水等功能。
设备参数
1.设备总质量： ≈650KG
2.工作槽内径尺寸： 500*500*500 mm
3.储液槽内径: 700*400*600mm
4.整机外径： 1424*1324*1792mm
5.排液形式： 手动/自动
6.超声功率: 4000W
7.超声频率： 40KHz
8.加热功率: 12KW
9.热风烘干机功率： 7500w
10.喷淋泵功率: 1100w
11.工作槽材质： 不锈钢316L
12.不锈钢外壳材质: 不锈钢304
13.超声输入电压: AC220V 50Hz
14.加热输入电压: AC380V 50Hz
15.设备输入电源: 三相五线制
操作指南
1.连接雷士超声波设备的进排水,进水为DN25,排水为DN50,连接好设备电源,电源为三相五线,注意不能接错!!
2.打开工作槽门, 将清洗件摆放至清洗槽内,将物料框定位在上料台的卡槽中，关闭舱门。
3.打开电源开关 ，进入PLC欢迎界面。
4.操作数字式温度控制器，对清洗过程进行加热温度设定，按加或减调节温度，（出厂前默认设置为50℃）
5.操作数字式温度控制器，对热风烘干过程进行温度设定，按加或减调节温度，（出厂前默认设置为90℃）
6.数字式温度控制区不需设定，主要为显示热风进风口温度。
7.急停按钮，遇到紧急情况拍下按钮，所有工作即停止，在开机前检查急停按钮是否开启或关闭。
8.点击触摸屏任意位置，进入工作界面。
9.点击参数设置按钮，进入参数设置界面，根据实际操作需要，在框内进行数字设定。（超声时间原则上＞200秒）
10.设定完毕，点击工作界面按钮后返回工作界面菜单。
11.点击自动启动按钮，设备依据输入时间及温度数据自动进行工作流程。
12.设备上部安装有红黄蓝三色警示灯，自动运行时绿灯亮，手动运行时黄灯亮，自动运行结束时红灯亮，伴随讯响提醒30秒，30秒后红灯熄灭，报警停止。
注意事项
●以下事项请仔细阅读，避免造成机器损坏及人身伤害事故。
1. 点击清洗加热按钮之前，必须观察工作槽内有无液体，并且保证液位高度在上液位。
2. 点击手动超声按钮之前，必须观察工作槽内有无液体，并且保证液位高度在上液位。
3. 点击喷淋出水和喷淋泵按钮之前，必须进行以下操作：先点击清洗出水按钮，同时确保工作槽内无液体。
4.在设备自动运行时请勿开启工作舱门
